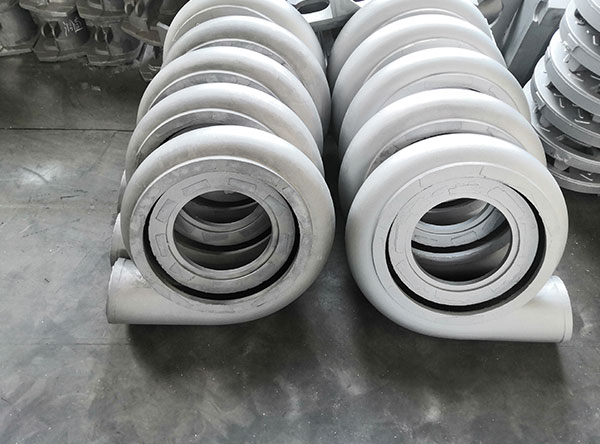

蜗壳

蜗壳是蜗壳式引水室的简称,它的外形很像蜗牛壳,故通常简称蜗壳。

蜗壳是蜗壳式引水室的简称,它的外形很像蜗牛壳,故通常简称蜗壳。为保证向导水机构均匀供水,所以蜗壳的断面逐渐减小,同时它可在导水机构前形成的环量以减轻导水机构的工作强度。

蜗壳应采用适当的尺寸以保证水力损失较小,又可减小厂房的尺寸及降低土建投资。它是用钢筋混凝土或金属制造的闭式布置,可以适应各种水头和容量的要求。蜗壳是反击式水轮机中应用普遍的一种引水室。

蜗壳自鼻端至进口断面所包围的角度称为蜗壳的包角。高水头水轮机多采用金属蜗壳.金属蜗壳按其制造方法有焊接、铸焊和铸造三种类型。金属蜗壳的结构类型与水轮机的水头及尺寸关系密切。铸焊和铸造蜗壳一般用于直径D1<3m的高水头混流式水轮机。金属蜗壳的断面采用圆形为节约钢材,钢板厚度应根据蜗壳断面受力不同而异,通常蜗壳进口断面厚度较大,愈接近鼻端则厚度愈小。

蜗壳根据内水压力进行强度计算,并假定蜗壳内部的水压力全部由蜗壳本身承受,以决定蜗壳钢板的厚度从而保证其正常工作。除薄壁应力外,由于座环碟形边(座环上、下环的外缘)的刚度很大、变形很小,蜗壳可认为是被刚性地连到座环上的,这种连接在蜗壳钢板中要产生附加的局部应力。此外,在同一轴截面不同厚度钢板连接处,由于钢板的厚度不同则刚度也不同,因此在连接处也将产生附加的局部应力,此情况与蜗壳和座环连接处的情况相类似,这一部分的强度计算可参照有关资料进行。
